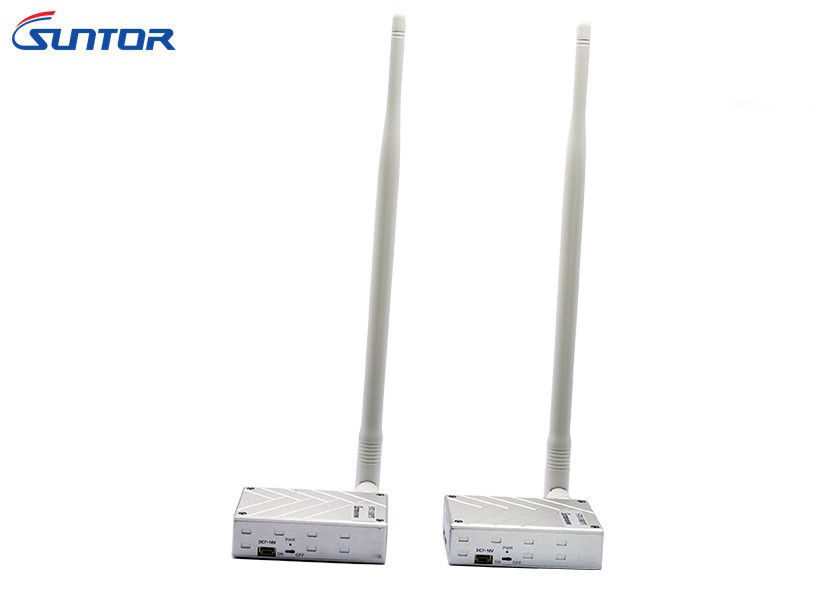

Μηά ασύρματη τηλεοπτική συσκευή αποστολής σημάτων λανθάνουσας κατάστασης 2.4GHz COFDM HDMI για UAV και τη ζωντανή ραδιοφωνική μετάδοση

Βασικές πληροφορίες
Τόπος καταγωγής: Shenzhen, Κίνα
Μάρκα: SUNTOR
Πιστοποίηση: FCC, CE, RoHS
Αριθμό μοντέλου: ST5HPT
Ποσότητα παραγγελίας min: 1 ομάδα
Τιμή: Negotiation
Συσκευασία λεπτομέρειες: Πλαστικό κουτί
Χρόνος παράδοσης: 7-15 ημέρες
Όροι πληρωμής: Μ / Τ, Western Union, Paypal
Δυνατότητα προσφοράς: 1000 καθορισμένος μήνας
Λεπτομερής ενημέρωση
Διαμόρφωση: COFDM συχνότητας: 2.4GHZ (2.402-2.478GHz)
Δύναμη μετάδοσης: 400mW Εύρος ζώνης συχνότητας: 2/4/8/20MHz
Απόσταση μετάδοσης: Αέρας για να στηρίξει 5km Τροφοδοσία: DC7-18 Β προαιρετικός
Μέγεθος: 72×47×19mm Βάρος: Tx: 94g Rx: 98g
Υψηλό φως:

long range video transmitter

,

wireless hd video transmitter


Περιγραφή προϊόντων

Μηά συσκευή αποστολής σημάτων λανθάνουσας κατάστασης 2.4GHz COFDM HDMI για UAV και το ζωντανό σύστημα μετάδοσης ραδιοφωνικής μετάδοσης τηλεοπτικό





Φύλλο προδιαγραφών



Εγχειρίδιο χρηστών





Εισαγωγή:
Αυτό είναι μια αποκλειστικοί συσκευή αποστολής σημάτων και ένας δέκτης σχεδίου COFDM. Έχει έναν χαρακτήρα της χαμηλής ισχύος, μικρής διάστασης στη συσκευή αποστολής σημάτων, και παρέχουμε περισσότερες επαρκείς εκτιμήσεις για να το καταστήσουμε πιό διαισθητικό και φυσικό. Χρησιμοποιήστε το σχήμα κωδικοποίησης H.264 και η διαμόρφωση COFDM (που κωδικοποιείται το ορθογώνιο τμήμα συχνότητας που πολλαπλασιάζει), παρέχει υψηλό - ποιότητα της εικόνας στο ψήφισμα 1080P, σύντομη λανθάνουσα κατάσταση.



Αυτό το ειδικό σχεδιασμένο σύστημα είναι για UAV τη μετάδοση απόστασης μακροχρόνιας σειράς, είναι επίσης δημοφιλές να χρησιμοποιήσει σε άλλους τομείς για τη ζωντανή τηλεοπτική ακουστική μετάδοση ραδιοφωνικής μετάδοσης.



Χαρακτηριστικά γνωρίσματα:

  • Μηά ασύρματα πρωτότυπα μεταφορών βίντεο καθυστέρησης

  • Διάθλαση & σημείο υποστήριξης μέσω-τοίχων ~ στο σημείο, σημείο σε πολυσημειακό

  • Διπλής κατεύθυνσης μετάδοση εικόνας & στοιχείων & φωνής

  • Μικρό μέγεθος, μικρή κατανάλωση, μεγάλη - αντίσταση χαμηλής θερμοκρασίας (βιομηχανικό επίπεδο)

  • Υποστηρίξτε το HDMI εισόδου-εξόδου και SBUS, PPM, TTL

  • Υποστηρίξτε τη μετάδοση εικόνας & τη μετάδοση στοιχείων, συνδυασμένες πολλαπλάσιες ραδιο συνδέσεις

  • Υποστηρίξτε 100Mbps Ethernet στην παραγωγή

  • 1080P/300 ύψος μετρητών μέχρι την απόσταση μετάδοσης 5 χλμ

  • Το βίντεο είναι σαφές και σταθερός, δεν έχει κανένα φαινόμενο μωσαϊκών ή έλξης.



Εφαρμογή:
ST5HPT οι ασύρματες τηλεοπτικές συσκευές αποστολής σημάτων σχεδιάζονται για να αντισταθούν τα σκληρά περιβάλλοντα και είναι ιδανικές για τους κηφήνες, UAS, UAV, UGV, στρατιωτικούς, και άλλη απαίτηση εφαρμογών αποδοτική, υψηλός - ποιοτικό βίντεο/μετάδοση ήχου/στοιχείων σε μια συμπαγή, τραχιά συσκευασία.



Παράμετροι

Συχνότητα

2.4GHZ (2.402-2.478GHz)

Διευθετήσιμος

Ασύρματος ελάττωμα-ανεκτικός

LDPC FEC



Διαβιβασθείσα RF δύναμη

ST5HPT: 400mW (αέρας για να στηρίξει 5km)

ST11HPT: 1Watt (αέρας για να στηρίξει 10km)

ST30HPT: 1.5Watts (αέρας για να στηρίξει 30km)



Εύρος ζώνης συχνότητας

2/4/8/20MHZ

Διευθετήσιμος

Λανθάνουσα κατάσταση

12-25ms



Λάβετε την ευαισθησία

-100dbm/95dbm/90dbm



Διεπαφή συσκευών αποστολής σημάτων

1080P60 HDMI μίνι RX



λιμένας 100Mbps Ethernet



S1 TTL αμφίδρομος τμηματικός λιμένας



Αμφίδρομος τμηματικός λιμένας S2 TTL



DC7-18V



SMA RF



Διεπαφή δεκτών

1080P60 HDMI μίνι RX



λιμένας 100Mbps Ethernet



S1 TTL αμφίδρομος τμηματικός λιμένας



Αμφίδρομος τμηματικός λιμένας S2 TTL



DC7-18V



SMA RF



Τηλεοπτικό διάστημα χρώματος

Προεπιλογή 4:2:0 προαιρετικό: 4:2:2/4:4:4



Κεραία

1T1R



Τηλεοπτική εισόδου-εξόδου διεπαφή

HDMI μίνι TX/RX, ή μετατροπή FFC στο hdmi-α RX/TX

Υποστηρίξτε τη λειτουργία φωνής

Συμπιεσμένο βίντεο σχήμα

H.264 +H.265 TS

Υποστηρίξτε την παραγωγή ποσοστού δυαδικών ψηφίων

Τρόπος ρύθμισης ποσοστού δυαδικών ψηφίων

Ρύθμιση λογισμικού



Κρυπτογράφηση καναλιών επικοινωνίας

WEP, WPA (PSK), WPA2 (PSK), WPA+WPA2 (PSK), AES 125/256



Τρόπος μετάδοσης

σημείο στο σημείο/σημείο σε πολυσημειακό



Απόσταση μετάδοσης

Αέρας για να στηρίξει 5km



Χρόνος ξεκινήματος

< 30s="">



Συνολική καθυστέρηση του συστήματος

12-25ms της κωδικοποίησης και της αποκωδικοποίησης 1080P60/720P60



Διπλής κατεύθυνσης λειτουργία

Ενσωματώστε τις πολλαπλάσιες ραδιο συνδέσεις, SBUS/PPM/TTLS 1 υπέρ ενότητα επικοινωνίας

Προαιρετικός

Παροχή ηλεκτρικού ρεύματος

DC7- 12V

DC7-18 Β προαιρετικός

Συνολικός διασκεδασμός δύναμης

Συσκευή αποστολής σημάτων: 7Watts

Δέκτης: 5Watts

Μέγιστη αξία

Σειρά θερμοκρασίας

Λειτουργούσα θερμοκρασία: - 40°C ~ 85°C



Θερμοκρασία αποθήκευσης: - 55°C ~ 100°C



Διεπαφή

Διεπαφή × 1 εισαγωγής δύναμης



Διεπαφή × 1 κεραιών



RS232 αμφίδρομος λιμένας × 1



Ethernet σε USB/RJ45 στα παράθυρα × 1

Ρύθμιση λογισμικού

Φως δεικτών

Εισόδου-εξόδου φως δεικτών HDMI



Διαβίβαση και λήψη του φωτός δεικτών



Τηλεοπτικό φως δεικτών πινάκων



Φως δύναμης



HDMI

Μίνι/εύκαμπτο επίπεδο καλώδιο HDMI (FFC)



Σχέδιο εμφάνισης

CNC διπλό κοχύλι κραμάτων αργιλίου τεχνολογίας με το αδιάβροχο σχέδιο



Μέγεθος

72×47×19mm



Βάρος

Tx: 94g Rx: 98g
