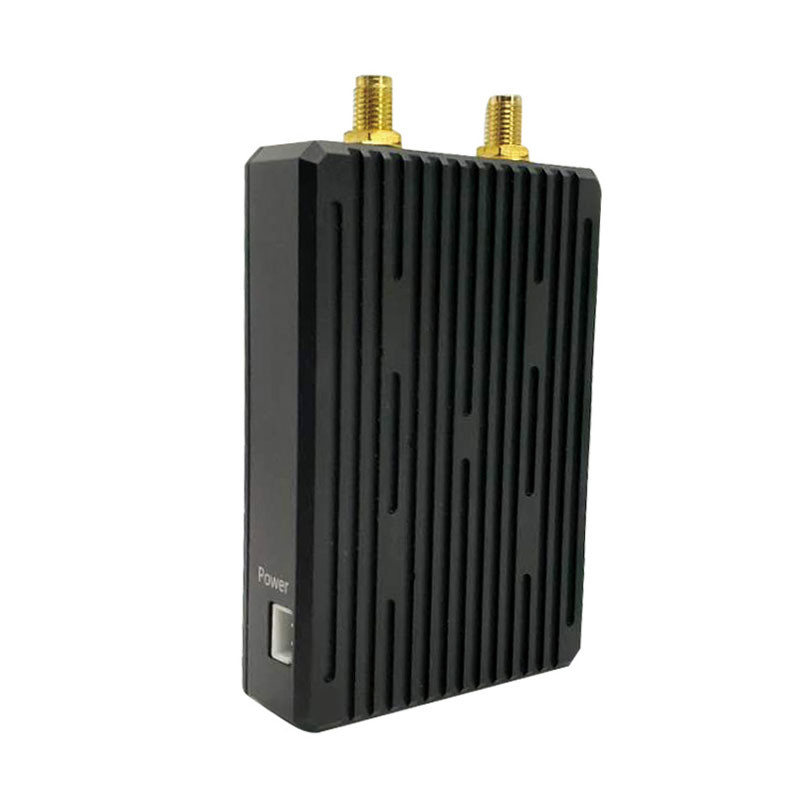

CD15NMT-μίνι Drone Video Transmitter & Receiver

CD15NMT-μίνι Drone Video Transmitter & Receiver

Εγχειρίδιο χρήστη CD15NMT-MiNi.pdf

1Εισαγωγή

1. 110 γραμμάρια βάρος
2. Τρόπος από σημείο σε πολλά σημεία
3. Σχεδιασμός διπλής κεραίας
4. Μέχρι 30Mbps ταχύτητα δεδομένων
5. 1Περιοχή συχνοτήτων.4GHz
6. Προστασία ασφαλείας AES128
7. 15 χλμ. απόσταση μετάδοσης αέρος προς έδαφος

2. Χαρακτηριστικά

• τεχνολογία ασύρματης μετάδοσης TDD OFDM·
• Προαιρετική συχνότητα 800MHz,10,4 GHz,20,4 GHz·
• Μέγεθος 88x55x17mm Μάζα N.W.: 110g N.W.: 140g (συμπεριλαμβανομένης της κεραίας)
• Η ταχύτητα διπλής μετάδοσης είναι 3-8Mbps.
• Υποστήριξη σημείο-σε-σημείο και σημείο-σε-πολλαπλά σημεία σε 1-4 TX έως 1RX ή 1TX έως 1-4 RX. Για παράδειγμα: τρία drones σε ένα GCS, τρία GCS σε ένα drone.
• Σχεδιασμός διπλής ποικιλομορφίας κεραίας για να γίνει η ποιότητα μετάδοσης του σήματος πιο σταθερή και υψηλή ευαισθησία λήψης.
• Μεγάλη εμβέλεια άνω των 15 χιλιομέτρων σε LOS, 200-500 μέτρα σε NLOS.
• Μικρότερη ισχύς ραδιοσυχνοτήτων 25dBm και κατανάλωση ενέργειας TX 5W RX 5W.
• Υποστηρίζει την έξοδο βίντεο IP και τα διμερή σειριακά δεδομένα TTL.

3.Παράμετρος

4Εφαρμογή

Η συσκευή αυτή μπορεί να εφαρμοστεί στη χρήση ευφυών μη επανδρωμένων τερματικών όπως drones, μη επανδρωμένα πλοία, μη επανδρωμένα πλοία και ρομπότ.Δεδομένα σειριακής θύρας TTL, υποστηρίζει παροχή ισχύος μεγάλης τάσης και χρησιμοποιείται ευρέως για τη μετάδοση σήματος βίντεο δικτύου σε drones, μη επανδρωμένα πλοία, μη επανδρωμένα οχήματα, αερόπλοια, drones στόχου, παραμετρικοί κινητήρες,ρομπότ και άλλα πεδίαΕπίσης, είναι κατάλληλο για φορητή χρήση και είναι κατάλληλο για τη συλλογή βίντεο αποδεικτικών στοιχείων από το προσωπικό επιβολής του νόμου, την ανάπτυξη έκτακτης ανάγκης, τις σκηνές διάσωσης, το ναυτικό,Πολεμική αεροπορία, αστυνομίας, στρατού και άλλων στρατιωτικών έργων.

5. Έκθεση
