Λεπτομέρειες προϊόντων
Τόπος καταγωγής: Shenzhen, Κίνα
Μάρκα: SUNTOR
Πιστοποίηση: FCC, CE, RoHS,SGS
Αριθμό μοντέλου: CD15NMT-mini
Όροι πληρωμής & ναυτιλίας
Ποσότητα παραγγελίας min: 1 σύνολο
Τιμή: διαπραγματεύσιμα
Συσκευασία λεπτομέρειες: Πλαστικό κουτί ABS
Χρόνος παράδοσης: 3-7 ημέρες
Όροι πληρωμής: T/T, Western Union, Paypal
Δυνατότητα προσφοράς: 3000 σετ / μήνα
Τρόπος διαμόρφωσης: |
ΟΦΜ/QPSK |
Διάταξη Fre: |
1.4GHz 800M 2.4G προαιρετικά |
Δύναμη ραδιοκυμάτων: |
0.3W(25dBm±2) |
Διάφραση ζώνης: |
3MHz/5MHz/10MHz/20MHz |
Τρόπος μετάδοσης: |
ΠΤΠ/ΠΤΜΠ |
Πεδίο: |
Αέρος προς έδαφος 15-20 χιλιόμετρα |
Ποσοστό: |
3-8Mbps |
Ηλεκτρική τροφοδοσία: |
DC9~13V |
Τρόπος διαμόρφωσης: |
ΟΦΜ/QPSK |
Διάταξη Fre: |
1.4GHz 800M 2.4G προαιρετικά |
Δύναμη ραδιοκυμάτων: |
0.3W(25dBm±2) |
Διάφραση ζώνης: |
3MHz/5MHz/10MHz/20MHz |
Τρόπος μετάδοσης: |
ΠΤΠ/ΠΤΜΠ |
Πεδίο: |
Αέρος προς έδαφος 15-20 χιλιόμετρα |
Ποσοστό: |
3-8Mbps |
Ηλεκτρική τροφοδοσία: |
DC9~13V |
15-20 χλμ.Σύστημα επικοινωνίας UAV Μακροδιάστημα 2.4G 1.4GHz 800MHz 2x2 MIMO Drone Video Transmitter
Εγχειρίδιο χρήστη CD15NMT-MiNi.pdf
CD15NMT-MiNi Drone Video Transmitter & Receiver S...
OFDM Δρομολόγια χαρτογράφησης αποστολέα βίντεο μεταδότη και δέκτη
Αεροπλάνα επιθεωρητικών γραμμών
Επιθεώρηση Ανάπτυξη χάρτης Ελέγχος ηλεκτρονικών γραμμών ηλεκτρικής ενέργειας

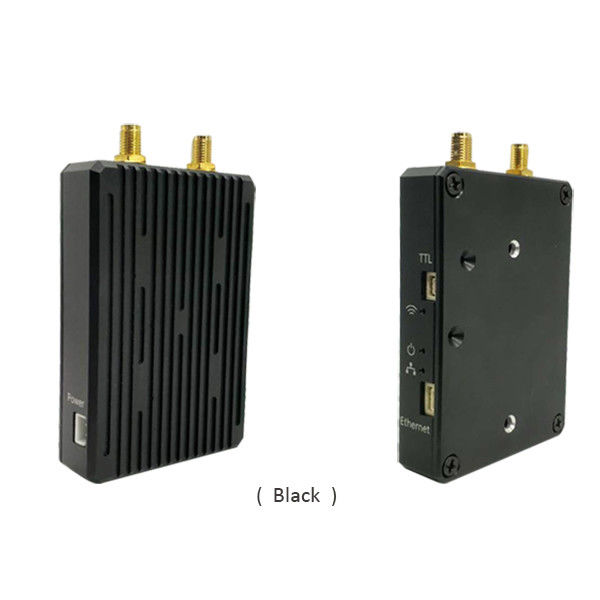

Ο δέκτης μεταδότης Suntor CD15NMT-Mini είναι ένα σύνολο συστήματος μετάδοσης εικόνας σε πραγματικό χρόνο το οποίο έχει σχεδιαστεί ειδικά για να λειτουργεί με μίνι drone σταθερής πτέρυγας.Μετατρέπει το σήμα σε πραγματικό χρόνο από την μίνι High Definition Multimedia Interface κάμερα σε RF Power και να στείλει πίσω στο groud ασύρματαΤο επιστρεφόμενο σήμα λαμβάνεται από τον πρόσθετο δέκτη και εμφανίζεται στην οθόνη.
Παράμετρος
| Πρότυπο: CD15NMT-Mini | ||||
| Συχνότητα | 800MHz 2.4G 1.4GHz (1.400-1.499GHz) | Ρυθμίσιμο | ||
| Δύναμη μετάδοσης ραδιοκυμάτων |
CD15NMT-Mini: 0,3W ((25dBm) |
|||
| Διάφρασμα ζώνης συχνότητας | 3MHz/5MHz/10MHz/20MHz | Ρυθμίσιμο | ||
| Άντενα | 2TX 2RX Μικρή 2X2 MIMO Omni Αντένα | |||
| Τρόπος ρύθμισης της ταχύτητας των bit | Προσαρμογή λογισμικού | |||
| Κρυπτογράφηση | ΑΕΣ 128 | |||
| Τρόπος μετάδοσης | PTP PTMP | |||
| Ώρα εκκίνησης | < 30s | |||
| Πεδίο μετάδοσης |
Αέρος προς έδαφος 15-20 χιλιόμετρα |
|||
| Σύστημα καθυστέρησης | 50-70 ms | |||
| Δίδυμη λειτουργία |
Ενσωματώστε πολλαπλές ασύρματες συνδέσεις σε μία για να μεταδίδετε και να λαμβάνετε. Υποστήριξη μονάδας επικοινωνίας SBUS/Mavlink/TTL |
Προαιρετικό | ||
| Ποσοστό μετάδοσης | 100Mbps | |||
| Μοντάρωση | ΟΦΜΑ | DC7~18V Προαιρετικό | ||
| Κατανάλωση ενέργειας |
TX:7W RX:6W |
|
|
Μέγιστο |
| Θερμοκρασία λειτουργίας |
Θερμοκρασία λειτουργίας: -25 - 60°C Θερμοκρασία αποθήκευσης: -30 - 70°C |
|||
| Φως δείκτη |
Φως δείκτη εισόδου/εξόδου RJ45 Φως δείκτη μετάδοσης και λήψης Φως δείκτη μετάδοσης και λήψης Φως ισχύος |
|||
| Σχεδιασμός εμφάνισης | Τεχνολογία CNC/ διπλό περίβλημα από κράμα αλουμινίου με αδιάβροχο σχέδιο | |||
| Μέγεθος | 83 × 33 × 88 χιλιοστά | |||
| Καθαρό βάρος | Tx:140g Rx: 140g | |||
Βασικά χαρακτηριστικά:
Εισαγωγή:
CD15NMT-MiniΑυτό το επαγγελματικό σχεδιασμό μικρο HD ασύρματο βίντεο μεταδότη COFDM, UAV drones κινητή επικοινωνία πυρήνα COFDM τεχνολογία διαμόρφωσης πολλαπλών φορέων.10,400-1,499Ghz) και είναι κατάλληλο για μακρινές αποστάσεις 5KM, υψηλή ροή κώδικα και ασύρματη εναέρια μετάδοση. μπορεί να μεταδώσει σήματα βίντεο ήχου και ελέγχου σε μεγάλες αποστάσεις έως 8km.
Τα πλεονεκτήματά του είναι το μικρό μέγεθος, το ελαφρύ βάρος και το υψηλό εύρος ζώνης που μπορεί να μεταδώσει υψηλής ποιότητας πλήρη 1080P HD βίντεο και ήχο, ακόμη και αν η κινητή λήψη είναι υψηλής ταχύτητας..
Συσκευή:
2PCS Tx Αντένα
2PCS Rx Αντένα
2PCS καλώδιο κεραίας τροφοδοσίας
2PCS Αναπροσαρμοστής τροφοδοσίας
2PCS καλώδιο Ethernet
2PCS TTL καλώδιο δεδομένων
2PCS καλώδιο ρεύματος
2PCS Συσκευαστικό κουτί
Εγγύηση:
Τα προϊόντα παρέχονται με εγγύηση για ένα έτος από την ημερομηνία υπογραφής της συσκευασίας.
