Λεπτομέρειες προϊόντων
Μάρκα: SUNTOR
Αριθμό μοντέλου: MM37D
Όροι πληρωμής & ναυτιλίας
Ποσότητα παραγγελίας min: 2 κομμάτια
Χρόνος παράδοσης: 10 εργάσιμες ημέρες
Όροι πληρωμής: T/T, Western Union
Δυνατότητα προσφοράς: 1000 τεμάχια / μήνα
Πεδίο συχνότητας: |
410 ~ 470 / 220 ~ 240 / 136 ~ 174MHz |
Διάταξη ζώνης καναλιού: |
10kHz@1200bps / 25kHz@9600bps / 200kHz@115200bps |
Μοντάρωση: |
GFSK / 4GFSK |
TX δύναμη: |
5W |
RX ευαισθησία: |
-123dBm@1200bps / -120dBm@9600bps / -106dBm@115200bps |
Ταχύτητα παροχής δεδομένων μέσω του αέρα: |
1200 ~ 115200bps |
Σειριακό ποσοστό Baud Port: |
1200 ~ 115200bps |
Ηλεκτρική τροφοδοσία: |
ΣΥΝΕΧΈΣ ΡΕΎΜΑ 12V/3A |
Μέγιστο ρεύμα: |
2Α |
Διεπαφή RF: |
1 × τύπου N |
Διασύνδεση δεδομένων: |
1 × DB9 (RS-232 * 1 + RS-485 * 1, Προσαρμοσμένο για TTL) |
Επιχείρηση θερμοκρασία: |
-40°C ~ +80°C |
Διάσταση: |
105 * 62,4 * 25mm (χωρίς καλώδιο και κεραία) |
Βάρος: |
≤ 300g (χωρίς καλώδιο και κεραία) |
Πεδίο συχνότητας: |
410 ~ 470 / 220 ~ 240 / 136 ~ 174MHz |
Διάταξη ζώνης καναλιού: |
10kHz@1200bps / 25kHz@9600bps / 200kHz@115200bps |
Μοντάρωση: |
GFSK / 4GFSK |
TX δύναμη: |
5W |
RX ευαισθησία: |
-123dBm@1200bps / -120dBm@9600bps / -106dBm@115200bps |
Ταχύτητα παροχής δεδομένων μέσω του αέρα: |
1200 ~ 115200bps |
Σειριακό ποσοστό Baud Port: |
1200 ~ 115200bps |
Ηλεκτρική τροφοδοσία: |
ΣΥΝΕΧΈΣ ΡΕΎΜΑ 12V/3A |
Μέγιστο ρεύμα: |
2Α |
Διεπαφή RF: |
1 × τύπου N |
Διασύνδεση δεδομένων: |
1 × DB9 (RS-232 * 1 + RS-485 * 1, Προσαρμοσμένο για TTL) |
Επιχείρηση θερμοκρασία: |
-40°C ~ +80°C |
Διάσταση: |
105 * 62,4 * 25mm (χωρίς καλώδιο και κεραία) |
Βάρος: |
≤ 300g (χωρίς καλώδιο και κεραία) |
1 Εισαγωγή

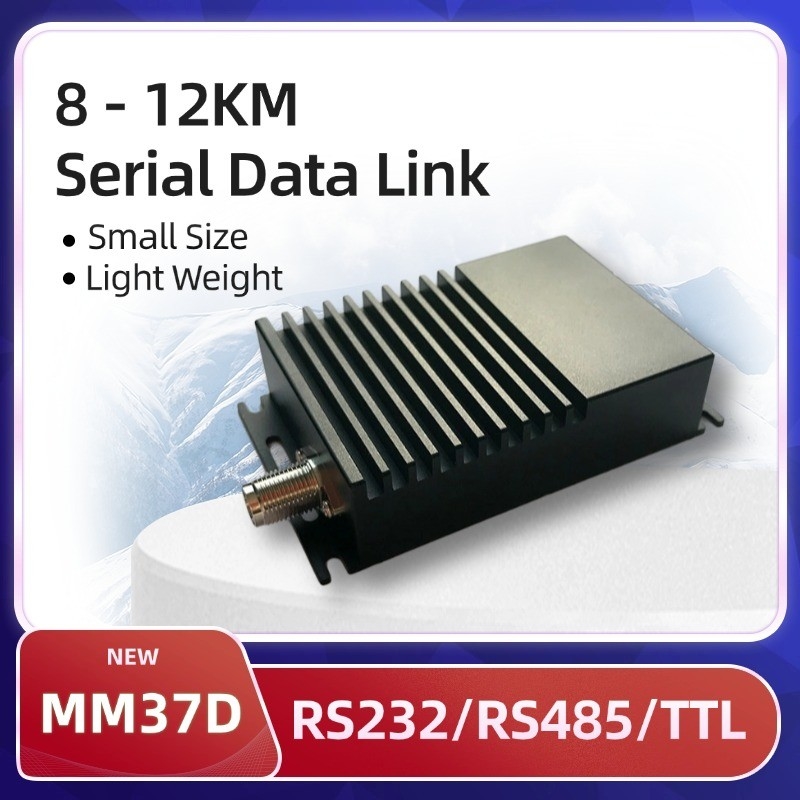

Το MM37D είναι ένα ραδιόφωνο κατά σειρά μετάδοσης δεδομένων με εξαιρετικές επιδόσεις ραδιοσυχνοτήτων και πολύ χαμηλή καθυστέρηση, υποστηρίζει τις περισσότερες ευρείες περιοχές συχνοτήτων από 136MHz ~ 174M,220MHz ~ 240MHz έως 410MHz ~ 470MHz και ρυθμίστε το εύρος baud rate και το εύρος air data rate από 1200bps έως 115200bps.
Το ραδιόφωνο υποστηρίζει ασύρματη μετάδοση δεδομένων Line-Of-Sight (LOS) και Non-Line-Of-Sight (NLOS) έως 12 χιλιόμετρα.
Το ραδιόφωνο διαθέτει RS232 και RS458 σειριακή θύρα σε έναν διακόπτη DB9 και υποστηρίζει την προσαρμογή της σειριακής θύρας TTL.
2 Εφαρμογές
Διαβίβαση δεδομένων αισθητήρα, π.χ. θερμοκρασία, υγρασία, στάθμη νερού, συγκέντρωση χημικών αερίων
Τηλεμετρική σύνδεση δεδομένων, π.χ. Παρακολούθηση πλοίων, παρακολούθηση αγωγών, παρακολούθηση δικτύων θερμότητας, παρακολούθηση επιπέδου νερού, παρακολούθηση προστασίας του περιβάλλοντος
Βιομηχανικό τηλεχειριστήριο, π.χ. Ελέγχος διαδικασιών βιομηχανικού αυτοματισμού, έλεγχος ρομπότ, έλεγχος μη επανδρωμένων οχημάτων
3 Πρότυπο υποτύπου
| Σχήμα |
Ταχύτητα παροχής δεδομένων μέσω του αέρα (bps) |
Δυνατότητα μεταφοράς δεδομένων σε σειρά (bps) |
Πεδίο συχνότητας (MHz) |
| MM37D-V1 | 1200 ~ 4800 | 1200 ~ 115200 | 136 ~ 174 |
| MM37D-V2 | 220 ~ 240 | ||
| MM37D-U1 | 410 ~ 470 | ||
| MM37DPro-V1 | 1200 ~ 115200 | 136 ~ 174 | |
| MM37DPro-V2 | 220 ~ 240 | ||
| MM37DPro-U1 | 410 ~ 470 |
4 Ορισμοί πινών
| Τύπος | Πινάκια | Ορισμός | Σημείωση |
| Συνδετήρας ρεύματος | 1 | Εθνική Τράπεζα | Σημείο ισχύος |
| 2 | ΚΑΚ | Ηλεκτρική τροφοδοσία, συνεχής 12V±10% | |
|
DB9 Άντρας Συνδετήρας |
1 | Εθνική Κεντρική Αρχή | |
| 2 | RS232-RXD | RS232 Υποδοχή δεδομένων | |
| 3 | RS232-TXD | Διαβίβαση δεδομένων RS232 | |
| 4 | Εθνική Κεντρική Αρχή | ||
| 5 | Εθνική Τράπεζα | Σημαντικό έδαφος | |
| 6 | RS485-Α | RS485 Δεδομένα Α | |
| 7 | RS485-Β | RS485 Δεδομένα Β | |
| 8 | SET_EN | Ρυθμίστε ενεργοποίηση | |
| 9 | SQ | Δείκτης υποδοχής σήματος |
